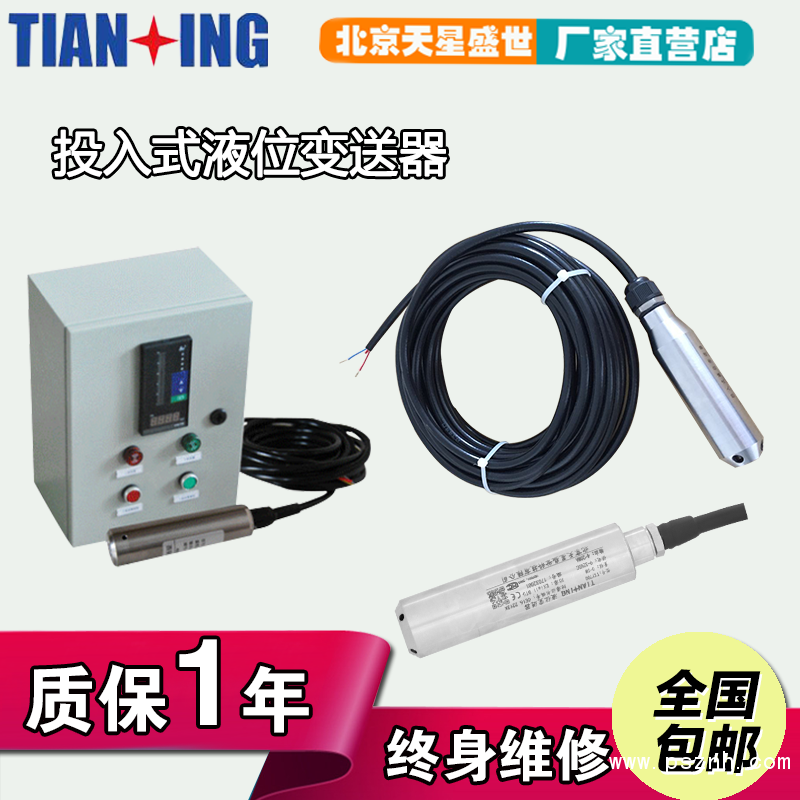

TXY700型投入式静压液位变送器是一款全不锈钢设计全密封潜入式智能化液位测量仪表。该产品选用高稳定、高可靠性压阻式OEM压力传感器及高精度的智能化变送器处理电路，采用精密数字化温度补偿技术及非线性修正技术，是一款高精度液位测量产品。防水电缆与外壳密封连接，通气管在电缆内，可长期投入液体中使用。一体化的结构和标准化的输出信号，为现场使用和自动化控制提供了方便。该产品以两线制方式工作，体积小巧、重量轻、易安装，使用方便，可直接替代两线制模拟4～20mADC输出变送器.
二、产品特点
• 全不锈钢结构设计，体积小，重量轻
• 一体式设计
• 反极性和过电压保护
• 过载及抗干扰能力强，性能稳定
• 测量温度范围宽、耐腐蚀型强
三、性能参数
测量范围： 0-200m/H2O
精 确 度： ±0.25%FS(典型)， ±0.5%FS(最大)
稳 定 性： ±0.1%FS/年(典型)， ±0.2%FS/年(最大)
零点漂移： ±0.03%FS/℃(≤100kPa)，±0.02%FS/℃(＞100kPa)
满度漂移： ±0.03%FS/℃(≤100kPa)，±0.02%FS/℃(＞100kPa)
介质温度： 0℃～85℃， 0℃～250 ℃
贮存温度： -40℃～120℃
供电电源： 15～28VDC(本安型经安全栅供电)
输出信号： 4～20mADC ，0/1～5/10VDC（非标定制）
材质： 不锈钢、聚四氟乙烯
绝缘： 100MΩ/50V
振动： 20g，(20～5000)Hz
冲击： 20g，11ms
防护等级： IP68
四、产品选型
|
TXY700 |
一体式液位计 |
|||||
|
|
代码 |
输出信号 |
||||
|
S1 |
4-20mA（可选智能HAET现场总线协议型号输出） |
|||||
|
S2 |
0-5v、0-10v、1-5v |
|||||
|
S3 |
RS485通讯、RS232通讯 |
|||||
|
|
代码 |
显示方式 |
||||
|
D1 |
不带显示 |
|||||
|
D2 |
LCD数字量程显示 |
|||||
|
D3 |
LED数字0-100%显示 |
|||||
|
|
代码 |
精度等级 |
||||
|
A |
典型 |
|||||
|
B |
最大 |
|||||
|
|
代码 |
防爆等级 |
||||
|
1 |
标准型（无防爆） |
|||||
|
2 |
本安型（Exiallct4） |
|||||
|
3 |
防爆型 |
|||||
|
|
代码 |
代码量程 |
||||
|
1 |
0-1m、0-2m、0-5m、0-100m内 |
|||||
|
TXY700 |
S1 |
D1 |
A |
1 |
1 |
选型举例 |
